提高鉆孔精度方法有哪些,鉆孔方法和步驟介紹,鉆孔的注意事項有哪些？本文就來介紹一下孔加工的步驟和提高鉆孔精度的方法。

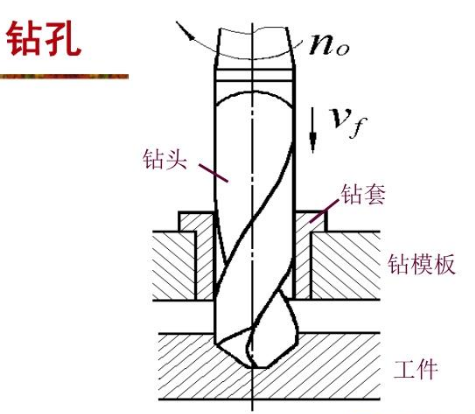

一、鉆孔的基本概念

一般情況下，鉆孔是指用鉆頭在產品表明上加工孔的一種加工方式。一般而言，鉆床上對產品進行鉆孔加工時，鉆頭應同步完結兩個運動：

①主運動，即鉆頭繞軸線的旋轉運動（切削運動）；

②次要運動，即鉆頭沿著軸線方向?qū)χぜ闹本€運動（進給運動）。

在鉆孔時，因?yàn)殂@頭結構上存在缺點，會對產品加工過的地方留下痕跡，影響工件加工質量，且加工精度一般在IT10級以下，表面粗糙度為Ra12.5μm左右，屬于粗加工類。

二、鉆孔的操作流程

1. 劃線

鉆孔前，首要了解圖樣要求，按照鉆孔的基本標準要求，運用工具劃出孔位置的中心線，中心線一定要清楚準確，且越細越好，劃完線后要用游標卡尺或鋼板尺進行測量。

2. 劃查驗方格或查驗圓

劃完線并查驗合格后，應劃出以孔中心線為對稱中心的查驗方格或查驗圓，作為試鉆孔時的檢查線，以便鉆孔時檢查和糾正鉆孔方位。

3. 打樣沖眼

劃出相應的查驗方格或查驗圓后應細心打樣沖眼。先打一小點，在十字中心線的不同方向多次測量，看沖眼是否的確是打在十字中心線的交叉點上，然后將樣沖用力打正、打圓、打大，以便準確下刀定心。

4. 裝夾

用抹布擦潔凈機床臺面、夾具表面、工件基準面，然后將工件夾緊，按要求裝夾平整、牢靠，且方便隨時查詢和測量。需要留心工件的裝夾方法，以防工件因裝夾而變形。

5. 試鉆

正式鉆孔前必須先試鉆：鉆頭橫刃對準孔中心樣沖眼鉆出一淺坑，然后目測該淺坑方位是否正確，還需要不斷糾偏，讓淺坑與查驗圓同軸。如果違反較小，可在起鉆的一同用力將工件向違反的反方向推移，抵達逐步校對。

6. 鉆孔

機加鉆孔一般以手動進給操作為主，當試鉆孔方位精度要求后，即可進行鉆孔。手動進給時，進給力氣不應使鉆頭發生彎曲現象，避免孔軸線歪斜。

三、鉆孔精度更高的方法

1. 刃磨好鉆頭是一切的開始

鉆孔前應選擇好相應的鉆頭進行刃磨。刃磨的鉆頭除了保正頂角、后角、橫刃斜角準確，兩主切削刃長度持平且與鉆頭中心線對稱、兩主后刀面光滑外，為便于定心和減小孔壁的粗糙，還應對橫刃和主切削刃做恰當修磨（最好先在砂輪機上粗磨，再在油石上精修）。

2. 準確劃線是基礎

用高度尺準確劃線，首要應保正標準準確，劃線時使劃針角與工件劃線平面之間構成40～60度的夾角（沿劃線方向），使劃出的線條清楚均勻。

要留心劃線基準面的選擇，基準面要加工準確，要保證自身的平面度及與相鄰面的垂直度。孔位十字線劃出后，為保證鉆孔時便于找正，運用中心沖在十字線上沖出中心點（要求沖點要小，方位要準）。

3. 正確裝夾是要害

通常情況下，關于直徑小于6mm以下的孔，若精度不高，可用手鉗夾緊工件進行鉆孔；關于6～10mm的孔，若工件規則平允，可用平口鉗夾持，但應使工件表面與鉆床主軸垂直。鉆直徑較大的孔時，必須將平口鉗用螺栓壓板固定；對較大工件且鉆孔直徑10mm以上時，運用壓板夾緊的方法進行鉆孔。

4. 準確找正是關鍵

工件裝夾結束，不要急于落鉆，應首要進行找正。

找正有靜態找正和動態找正。所謂靜態找正，就是指在鉆床發起之前進行找正，使鉆床主軸中心線與工件十字線交點對正，此種方法關于初學者安全便利，較為易于把握，但是由于未考慮例如鉆床主軸的搖擺等不確定要素，鉆孔精度較低。動態找正是在鉆床發起后進行找正，在找正的一同，把一些不確定要素均考慮在內，精度相對較高。

5.細心檢測不能少

細心檢測能夠準確、及時的發現孔的精度，以便采用必要措施進行補償。

對鉆削精度較高的孔，我們一般采用鉆孔、擴孔、鉸孔的加工工藝。在第一步鉆小孔后用卡尺檢測底孔的中心到基準面的過失偏移量，經實測換算出底孔與抱負中心的方位，若過失量不大于0.10mm，可在擴孔時，恰當加大鉆頭頂角、削弱自動定心作用，向借正方向恰當推動工件，逐步加大鉆尖直徑的方法進行補償。若過失量大于0.10mm時可用什錦圓銼刀對底孔兩側壁進行修整，修整部分應與底孔圓弧滑潤過渡相接。

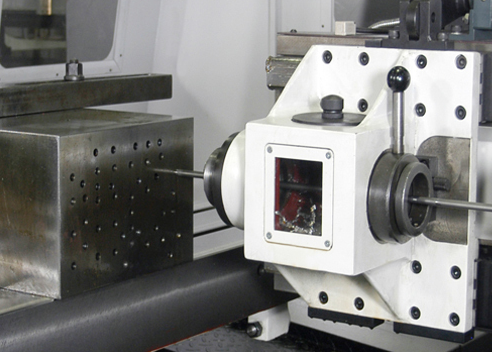

提高鉆孔精度方法有哪些,鉆孔方法和步驟就介紹到這里了，東莞環球工業機械專業生產深孔鉆設備，五軸龍門加工中心，歡迎您的咨詢！
